箱包CAD出格係統功能介紹
1、智能工具:解決對線形( 要素 ) 級別的勾畫,修正編輯等處理,可以輕鬆處理近40種類的常規出格製圖工作.
2、陣列工具:將指定的圖形按指定的軌跡自動做陣列.陣列的圖形可以是陣列庫中調取的,也可以是臨時隨手畫的;陣列的軌跡可以是隨手畫的,也可以指定紙格上任意線條為陣列軌跡.
3、自動埋袋:將兩片紙格模擬縫合起來,可以打對位用的牙位;還可以在縫合狀態下畫任意圖形,最後一鍵式將紙格分開,且所畫的圖形依然保留在對應的位置.
4、自動牆圍:根據已有的正格係統自動做圍,正格上和牙位信息可以自動對應到圍裁片上,且修改正格裁片時,圍可以和正格聯動,係統時時維護縫合關係.
5、分割工具:按指定的線或者係統自動按等份將紙格分割展開,用於做碎褶效果,還包括業內所說的橡筋褶
6、調入底圖:將客戶提供的圖片文件直接調入到打板界麵,可以快速的摳圖,輔助師傅快速,準確的出紙格.
7、生成裏布:係統根據正格及圍信息,自動生成裏布及正確角位

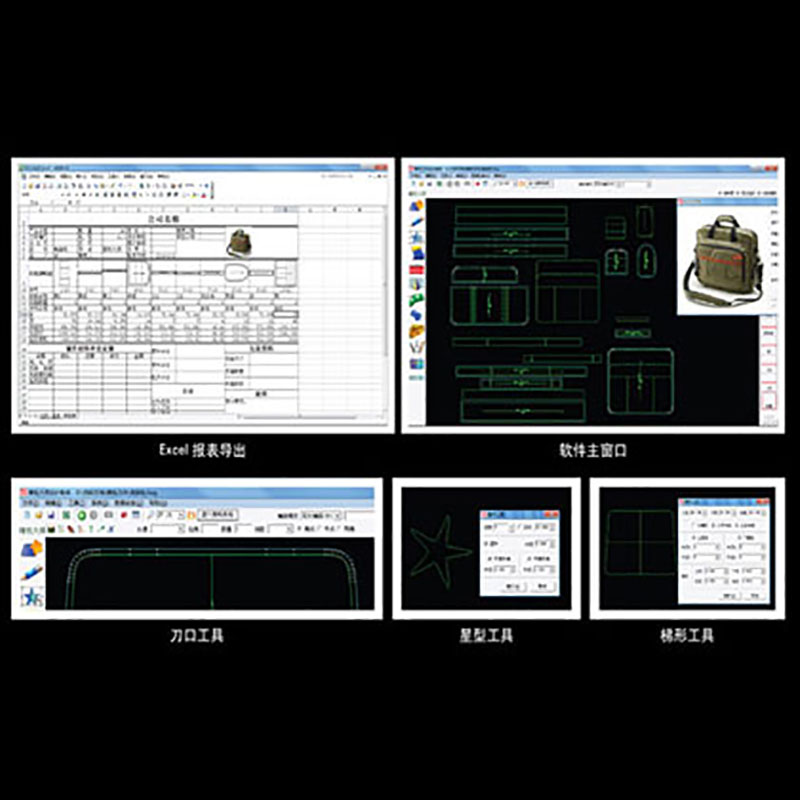

8、生成BOM:將文件中所用到的物料,輔料自動統計,並通過客戶自己編輯的公式核算出每種物料,輔料的用量.最後以EXCEL形式自動導出裁片信息表,生產成本表,物料統計表等各種報表.
9、打褶工具:可以做對褶或者倒褶,做褶的線是直線或者曲線,還可以做通褶或者局部褶等,並且可以對做好的褶激活修改
10、箱包打角:用3D技術真正做到空間打角,可通過3D仿真圖時時看效果.紙格的四個角可以同時完成精確尺寸的空間打角,常用於拉杆箱款式.也可處理時款袋打角並在完成後自動圓順處理,還可按需求加添內褶.
11、專用圍:用3D技術真正做到空間3D圍.根據前後正格裁片,係統自動生成高低圍,通過3D仿真圖時時看效果.正格上的牙位信息可以自動對應到圍裁片上,且修改正格裁片時,圍可以和正格聯動,係統時時維護縫合關係.成倍提高製作背包款紙格速度
12、信息安全:在信息安全方麵ETBAG做到主動和被動兩套機製.主動包括文件自動加密雙路徑備份等.被動安全包括對紙格文件全麵信息檢測,排刀數據檢測及曆史數據恢複等.
13、紙格屬性:一片紙格可定義不同物料,在排刀和算料時可以自動分開,輕鬆定義各種複雜的對貼,夾貼物料.
14、中外對譯:係統自動將紙格屬性文字翻譯成客戶需要的各種外文.
15、轉換花稿:可以將複雜的繡花,LOGO等圖形輕鬆的定位到紙格上,並傳輸到切割機.
16、內環處理:用於在一人上封閉的紙格內再畫一個封閉圖形,裏麵的封閉圖形還可以正常設置縫邊寬,打牙位等.常用於紙格內偷空操作.
17、自動排刀:完全按照箱包行業麵料的工藝要求,按設定紙格套數,先大片,再小片,最後補刀的方式自動排刀.可對特殊形狀紙格進行偷刀等人工組合後再自動排刀,達到省料目的;並完全配合衝床或自動裁床,方便撿料,減輕工人工作強度.使料率,長度等信息被準確量化並可及時了解.
